neuform-Türenwerk Hans Glock GmbH & Co. KG

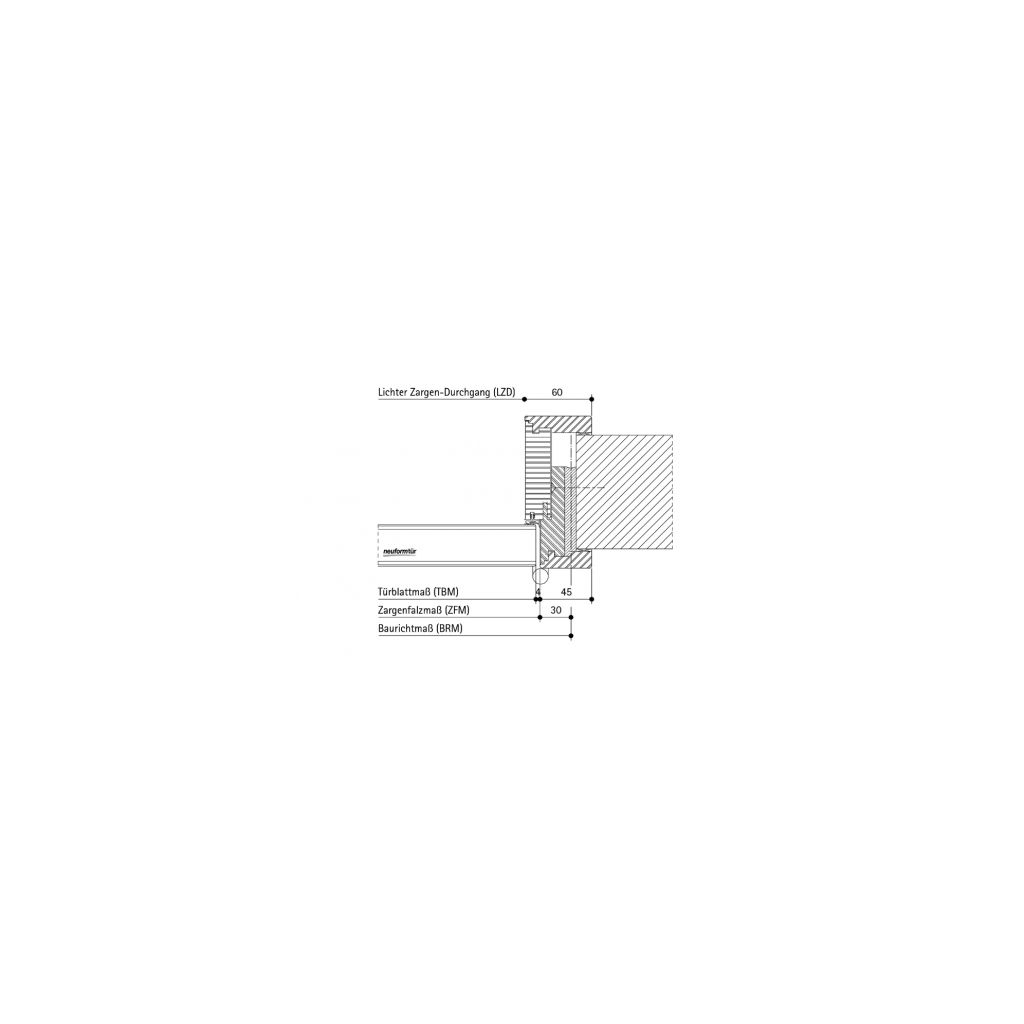

Zarge Holzumfassungszarge H22/H31/H32
Registrierungscode: SXEW2U
Produktbeschreibung
Die Holzumfassungszarge ist eine der vielseitigsten und anspruchsvollsten Zargenlösungen, um kurz vor Bezug eines Objektes die Öffnung einer fertigen Wand zu schließen. Sie ist in allen gängigen Wandstärken bis 450 mm lieferbar. Mit einer Dehnfugenzarge sind Sonderkonstruktionen für Wandstärken bis zu 700 mm lieferbar.Für eine optimale Passung und möglichst kleine Fugen ist es sinnvoll, vor dem Verputzen ein Putzbrett Lotrecht zu montieren, da durch die 2-teilige Konstruktion kein Wandausgleich möglich ist.
Bei der Maulweitenangabe sind 5 mm zur Fertigwandstärke zu addieren, um die Bautoleranzen auszugleichen.
Verwendungshinweise
Generell ist die Holzumfassungszarge für alle Wandtypen geeignet.Bezug zum DGNB System
ENV1.1 Ökobilanz - emissionsbedingte Umweltwirkungen
ENV1.1 Ökobilanz - emissionsbedingte Umweltwirkungen
Ozonbildungspotential (POCP)
1) Herstellungsphase
3,564E-02
- Quelle
- EPD-VHI-20200102-IBG1-DE
- Qualität
- [Extern geprüfte Branchen-Angabe]
3) Ende des Lebenszyklus
1,217E-03
- Quelle
- EPD-VHI-20200102-IBG1-DE
- Qualität
- [Extern geprüfte Branchen-Angabe]
4) Vorteile und Belastungen außerhalb der Systemgrenze
-3,19E-03
- Quelle
- EPD-VHI-20200102-IBG1-DE
- Qualität
- [Extern geprüfte Branchen-Angabe]
Nicht erneuerbarer Primärenergiebedarf (PEne)
1) Herstellungsphase
1,395E+03 MJ
- Quelle
- EPD-VHI-20200102-IBG1-DE
- Qualität
- [Extern geprüfte Branchen-Angabe]
3) Ende des Lebenszyklus
6,8E+00 MJ
- Quelle
- EPD-VHI-20200102-IBG1-DE
- Qualität
- [Extern geprüfte Branchen-Angabe]
4) Vorteile und Belastungen außerhalb der Systemgrenze
-6,69E+02 MJ
- Quelle
- EPD-VHI-20200102-IBG1-DE
- Qualität
- [Extern geprüfte Branchen-Angabe]
Erneuerbarer Primärenergiebedarf (PEe)
1) Herstellungsphase
1,833E+03 MJ
- Quelle
- EPD-VHI-20200102-IBG1-DE
- Qualität
- [Extern geprüfte Branchen-Angabe]
3) Ende des Lebenszyklus
-8,626E+02 MJ
- Quelle
- EPD-VHI-20200102-IBG1-DE
- Qualität
- [Extern geprüfte Branchen-Angabe]
4) Vorteile und Belastungen außerhalb der Systemgrenze
-1,7E+02 MJ
- Quelle
- EPD-VHI-20200102-IBG1-DE
- Qualität
- [Extern geprüfte Branchen-Angabe]
Allgemeine Ökobilanzdaten
Bezugseinheit
Ein Innentürelement, bestehend aus Türblatt und Zarge, mit der Größe 1,23 m x 2,18 m (Referenztür in Anlehnung an DIN EN 14351-1).
- Quelle
- EPD-VHI-20200102-IBG1-DE
- Qualität
- [Extern geprüfte Branchen-Angabe]
Falls erforderlich, Umrechnung der Bezugseinheit
Umrechnungsfaktor zu 1kg: 1,37E-02
- Quelle
- EPD-VHI-20200102-IBG1-DE
- Qualität
- [Extern geprüfte Branchen-Angabe]
Lebensweg-Ende
Nachnutzungsphase: wesentliche Teile der Innentüren können nach ihrer Nutzung in dafür geeigneten Feuerungsanlagen thermisch verwertet werden, um Wärme und Strom zu erzeugen. Altholz aus dem Abbruch und Rückbau von Türblättern und Zargen, die von Innentüren ohne schädliche Verunreinigungen stammen, sind nach Anhang III AltholzV dem Abfallschlüssel 17 02 02 zugeordnet. Bau- und Abbruchholz mit schädlichen Verunreinigungen fällt unter den Abfallschlüssel 17 02 04. Die vorwiegend aus Metall bestehenden Beschlagteile können als Schrott recycelt werden.Entsorgung: Eine Deponierung von Altholz ist nach AltholzV nicht zulässig.
- Quelle
- EPD-VHI-20200102-IBG1-DE
- Qualität
- [Extern geprüfte Branchen-Angabe]
Nutzungsdauer
Die Nutzungsdauer der Innentüren beträgt mindestens 100.000 Türbetätigungen.
- Quelle
- EPD-VHI-20200102-IBG1-DE
- Qualität
- [Extern geprüfte Branchen-Angabe]
Treibhauspotential (GWP)
1) Herstellungsphase
-1,9E+01
- Quelle
- EPD-VHI-20200102-IBG1-DE
- Qualität
- [Extern geprüfte Branchen-Angabe]
3) Ende des Lebenszyklus
1,017E+02
- Quelle
- EPD-VHI-20200102-IBG1-DE
- Qualität
- [Extern geprüfte Branchen-Angabe]
4) Vorteile und Belastungen außerhalb der Systemgrenze
-4,74E+01
- Quelle
- EPD-VHI-20200102-IBG1-DE
- Qualität
- [Extern geprüfte Branchen-Angabe]
Überdüngungspotential (EP)
1) Herstellungsphase
3,776E-02
- Quelle
- EPD-VHI-20200102-IBG1-DE
- Qualität
- [Extern geprüfte Branchen-Angabe]
3) Ende des Lebenszyklus
4,48E-03
- Quelle
- EPD-VHI-20200102-IBG1-DE
- Qualität
- [Extern geprüfte Branchen-Angabe]
4) Vorteile und Belastungen außerhalb der Systemgrenze
-1,7E-03
- Quelle
- EPD-VHI-20200102-IBG1-DE
- Qualität
- [Extern geprüfte Branchen-Angabe]
Versauerungspotential (AP)
1) Herstellungsphase
1,809E-01
- Quelle
- EPD-VHI-20200102-IBG1-DE
- Qualität
- [Extern geprüfte Branchen-Angabe]
3) Ende des Lebenszyklus
7,027E-03
- Quelle
- EPD-VHI-20200102-IBG1-DE
- Qualität
- [Extern geprüfte Branchen-Angabe]
4) Vorteile und Belastungen außerhalb der Systemgrenze
-2,7E-02
- Quelle
- EPD-VHI-20200102-IBG1-DE
- Qualität
- [Extern geprüfte Branchen-Angabe]
Ozonschichtabbaupotential (ODP)
1) Herstellungsphase
9,67E-11
- Quelle
- EPD-VHI-20200102-IBG1-DE
- Qualität
- [Extern geprüfte Branchen-Angabe]
3) Ende des Lebenszyklus
3,017E-14
- Quelle
- EPD-VHI-20200102-IBG1-DE
- Qualität
- [Extern geprüfte Branchen-Angabe]
4) Vorteile und Belastungen außerhalb der Systemgrenze
-1,02E-12
- Quelle
- EPD-VHI-20200102-IBG1-DE
- Qualität
- [Extern geprüfte Branchen-Angabe]
ECO1.1 Gebäudebezogene Kosten im Lebenszyklus
ECO1.1 Gebäudebezogene Kosten im Lebenszyklus
Tatsächliche Nutzungsdauer
Die Nutzungsdauer der Innentüren beträgt mindestens 100.000 Türbetätigungen.
- Quelle
- EPD-VHI-20130063-IBG1-DE
- Qualität
- [Extern geprüfte Branchen-Angabe]
PRO2.5 Vorbereitung einer nachhaltigen Nutzung
PRO2.5 Vorbereitung einer nachhaltigen Nutzung
Wartungs-, Inspektions-, Betriebs- und Pflegeanleitungen
Pflegehinweise
- Quelle
- Hersteller
- Qualität
- [Ungeprüfte Hersteller-Angabe]
SOC1.2 Innenraumluftqualität
SOC1.2 Innenraumluftqualität
Innenraumhygiene - flüchtige organische Verbindungen VOC
Formaldehyd Konzentration
<62 µg/m³
- Quelle
- EPH Bericht 2521365
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
Herstellerhinweis
Zarge - Sonderausstattung/ Sondervarianten
- Zargenvariante H 33 wie H 22, jedoch mit Holz-Unterkonstruktion zum Ausbilden einer Blockzarge
- Zargenvariante H 35 wie H 22, jedoch mit Holz-Unterkonstruktion zum Ausbilden einer Blockzarge, 3-seitige umlaufende Schattenfuge
- Schiebetür vor der Wand laufend, mit einem Kantholz zur Aufhängung des Laufbeschlages und einem Kantholz als Anschlag der Tür, incl. Verblendung der Kanthölzer, sturzhoch Modell 100 (N)
- Schiebetür in der Wand laufend
- mit einseitiger Tasche mit 1 Metallpfosten zur Befestigung der Zarge und der Tasche, Material für Tasche ist bauseitige Leistung, sturzhoch Modell 100 (N)
Hinweis: Bei der Planung ist zu beachten, dass die Sturzhöhe mindestens 20 mm höher sein muss als die Öffnung der Drehtüren
Hinweis
Es wird dringend empfohlen, ein Putzbrett einzusetzen!
Weitere Informationen
Weitere Informationen erhalten Sie auf den Internetseiten des VHI (www.vhi.de) oder der RAL-Gütegemeinschaft Innentüren (www.gg-innentueren.de).
