BL-FIX BACHL MAUERSCHEIBEN
Registrierungscode: 5IA96Y
Produktbeschreibung
Mauerscheiben:Hochwertig, stabil und beständig!

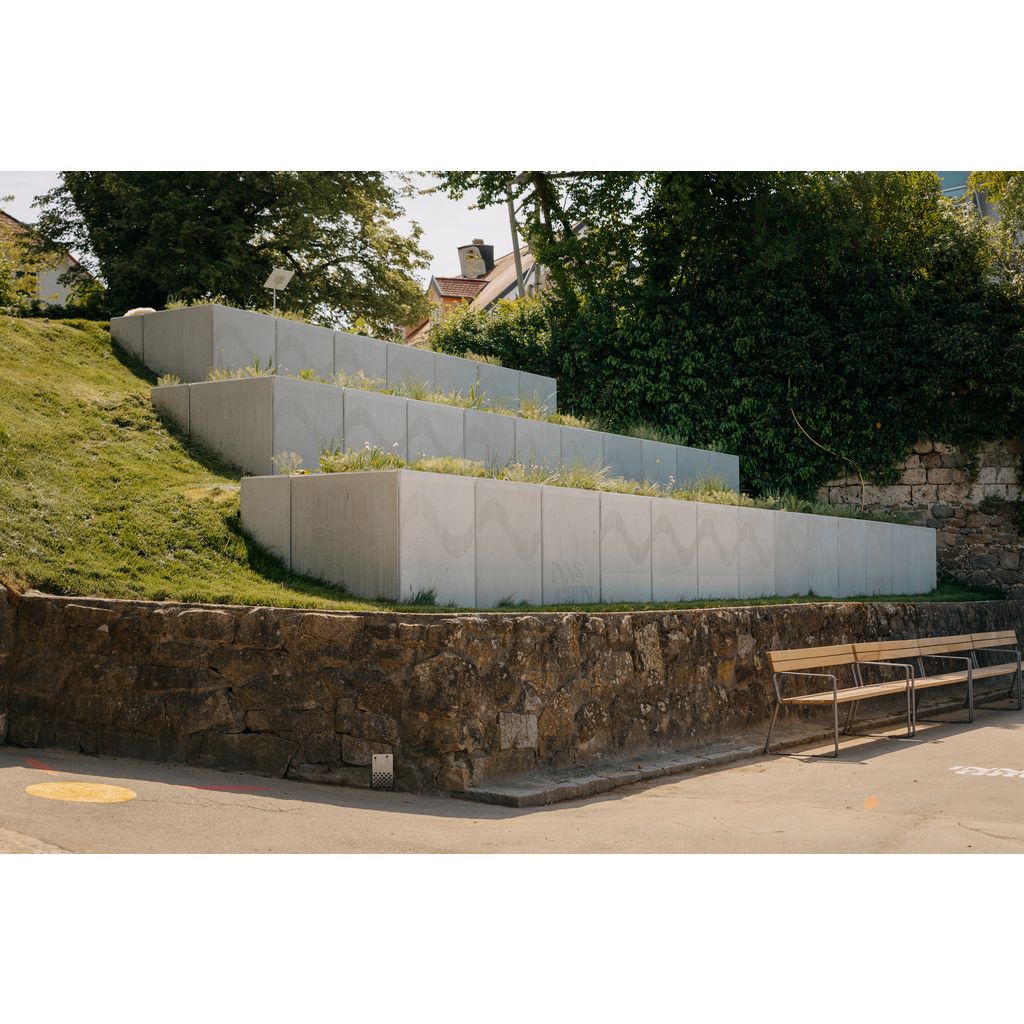

Mauerscheiben dienen als Winkelstützelemente der Abfangung von Geländesprüngen, die durch Hanglasten und/oder Verkehrslasten, wie z.B. von öffentlichen Wegen der Fußgänger oder Kraftfahrzeugen, beansprucht werden.

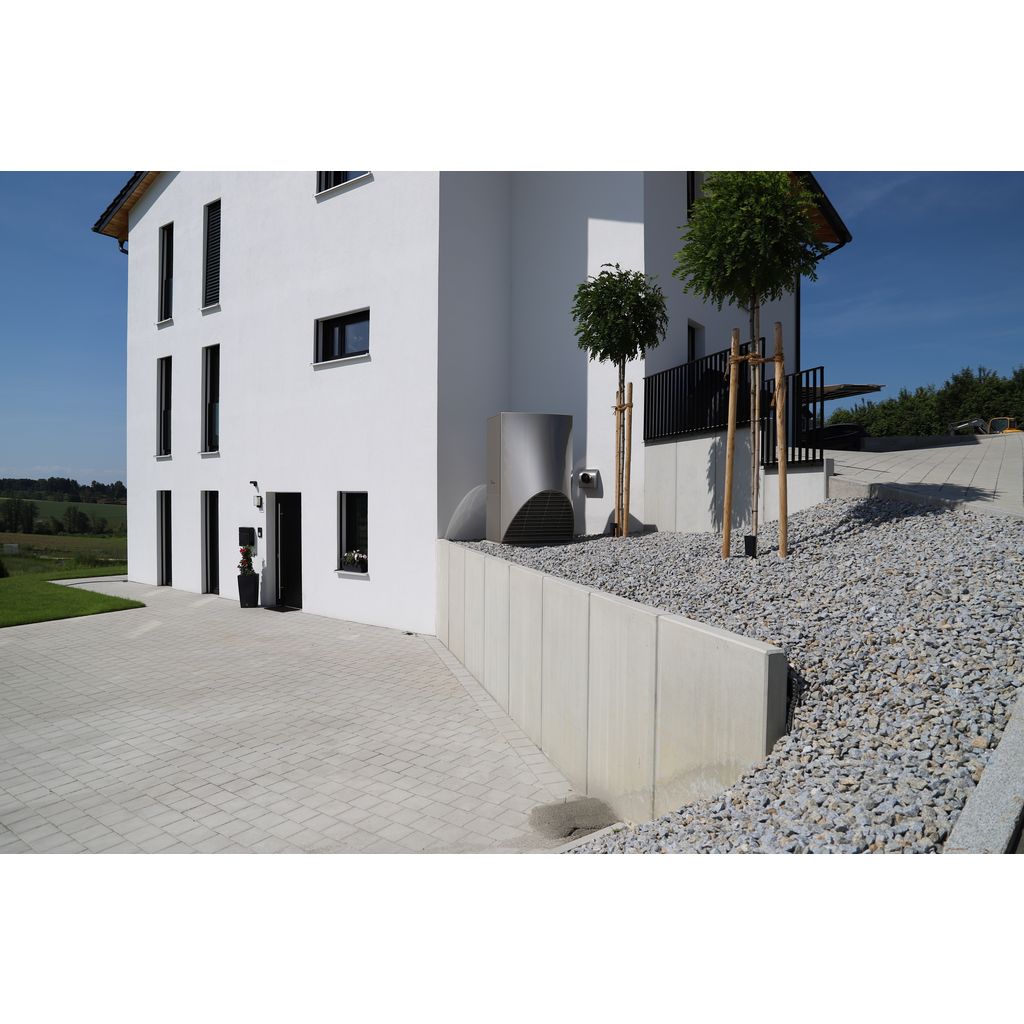

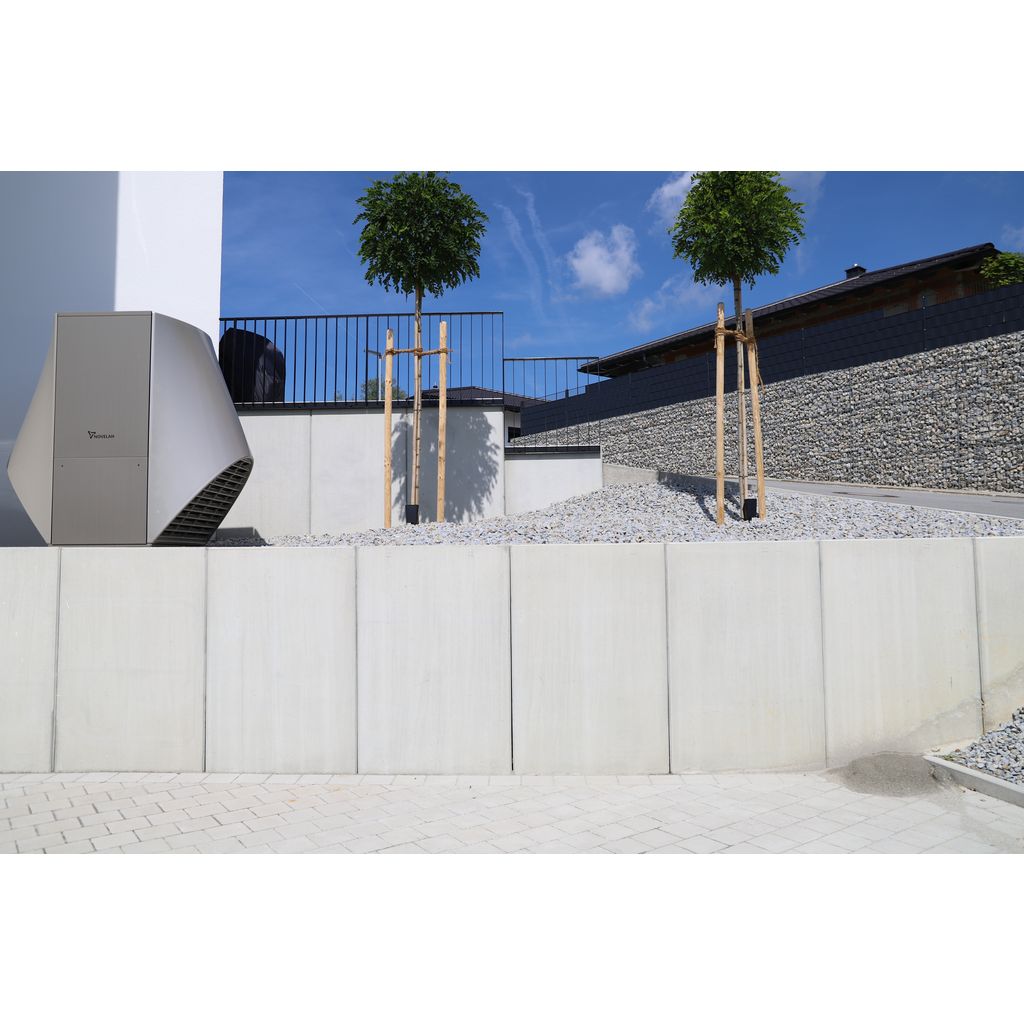

Außerdem lassen sich mit Mauerscheiben Pflanzungen und Wege einrahmen und Außenanlagen und Grünflächen strukturieren.
Sie kommen in der Stadt-, Garten- und Landschaftsgestaltung zum Einsatz.
Verwendungshinweise
Unser BL-FIX Mauerscheiben-Programm enthält für verschiedenste Anwendungs- und Belastungsfälle das geeignete Produkt.Neben den geraden Elementen in unterschiedlicher Höhe werden auch die passenden Eckausbildungen und Anschlusselemente
dazu angeboten.
Die Mauerscheiben werden in Höhen von 0,55 m bis 5,05 m
hergestellt, die Wandstärke beträgt 8 cm (bis 1,05 m) oder 12 cm.
Eine detaillierte Auflistung aller Größen können im Download über unser Prospekt BL-FIX Mauerscheiben entnommen werden.
Unsere Mauerscheiben haben allseitig Sichtbeton in höchster Qualität.
Herstellerhinweis
Lastfälle
Die in den statischen Berechnungen angegebenen Lastfälle decken einen Großteil der möglichen Lastfälle ab.
Dennoch gibt es Anwendungsbereiche, die eine Kombination verschiedener Belastungen und Geländeformen verlangen.
In der Regel ist jedoch eine Einordnung in die vorgegebenen Lastfälle möglich. Ist dies nicht der Fall, ist eine spezielle statische
Untersuchung erforderlich.
- Lastfall 1: Verfüllung hinter der Mauerscheibe, ebenes Gelände. Nutzung der gewonnenen Fläche als normaler Garten. Lastannahme: p ≤ 1,0 kN/m²
- Lastfall 2: Verfüllung hinter der Mauerscheibe, ebenes Gelände. Die gewonnene Fläche ist mit einem PKW befahrbar. Lastannahme: p ≤ 5,0 kN/m²
- Lastfall 3: Verfüllung hinter der Mauerscheibe mit ansteigendem Gelände; maximal 18°
- Lastfall 4: Verfüllung hinter der Mauerscheibe mit ansteigendem Gelände; maximal 30°
- Lastfall 5a: Verfüllung hinter der Mauerscheibe; ebenes Gelände. Die gewonnene Fläche ist mit Schwerlastverkehr bis max. 30to befahrbar. Verkehrsbelastung SLW 30; Lastannahme: p ≤ 16,6 kN/m2
- Lastfall 5b: Verfüllung hinter der Mauerscheibe; ebenes Gelände. Die gewonnene Fläche ist mit Schwerlastverkehr bis max. 60to befahrbar. Verkehrsbelastung SLW 60; Lastannahme: p ≤ 33,3 kN/m2
Unsere Mauerscheiben haben immer LF 1 - 5b (ausgenommen Wandstärke 8 cm)
Bemessung
Die Dimensionierung einer Mauerscheibe ist abhängig von der Höhe einer Belastung im jeweiligen Einsatzbereich.
Eine exakte Bemessung setzt dabei die Definition der auftretenden Lasten und die Klassifizierung der Bodenkennwerte
voraus. Für Mauerscheiben liegen prüffähige Typenstatiken vor, die auf sechs Lastfällen basieren.
Die Statiken sind dann gültig, wenn die vorgegebenen Lastannahmen und die angesetzten Bodenkennwerte für den Einbau eingehalten werden.
