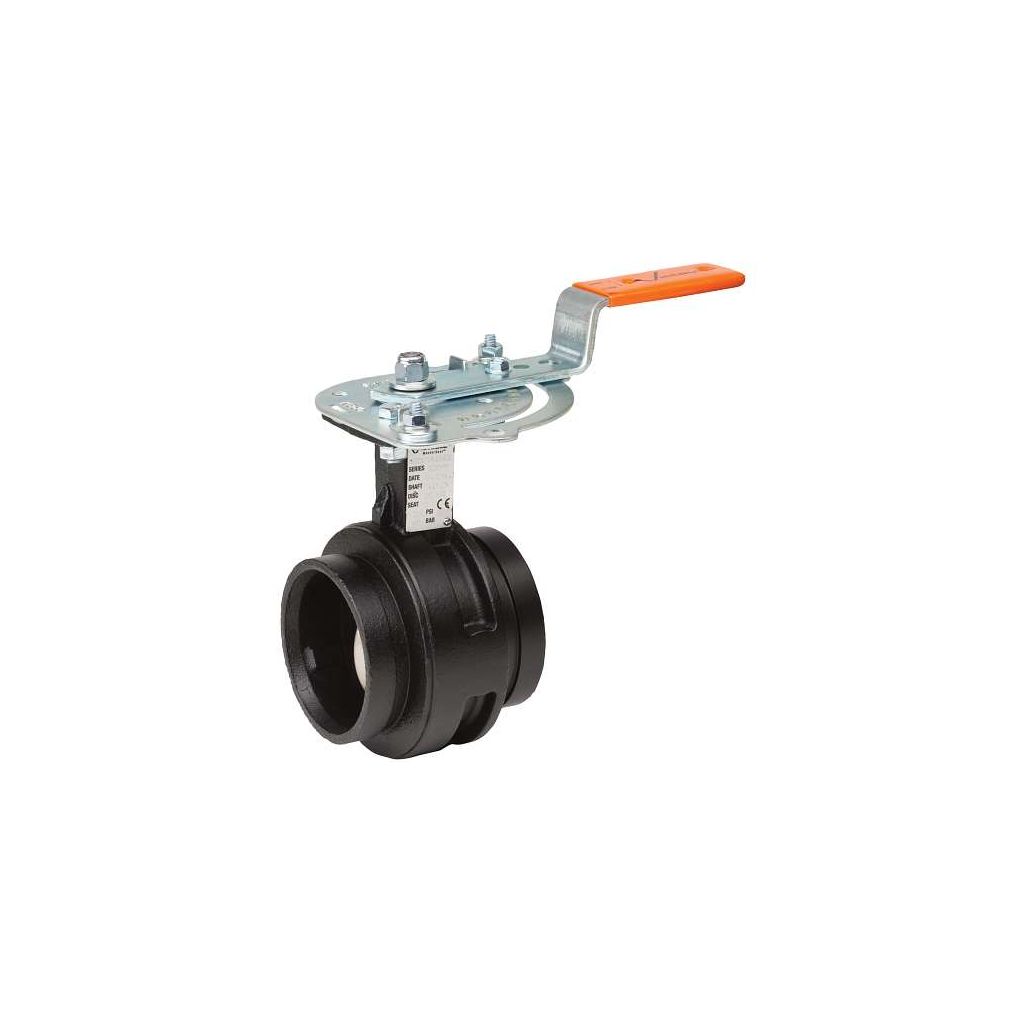

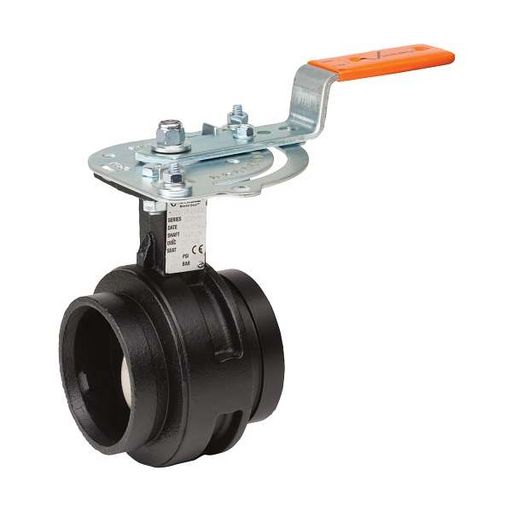

Victaulic® Vic-300 MasterSeal™ Absperrklappe Serie 761

Verwendungshinweise

Die Absperrklappen der Serien 761 und 461 weisen genutete Enden für die Verwendung mit genuteten Rohrkupplungen von Victaulic auf. Beziehen Sie sich für die Installation der Absperrklappen der Serie 761 im Rohrleitungssystem auf die mit der Victaulic Kupplung
oder dem Vic-Flange® Adapter gelieferte Anleitung sowie auf die Anmerkungen im Abschnitt "Montageinformationen" des Installationshandbuches I-VIC300MS-GER.

BAUEN SIE DIE ABSPERRKLAPPEN DER SERIE 761 ODER 461 NICHT MIT DER KLAPPENSCHEIBE IN DER VOLLSTÄNDIG GEÖFFNETEN
STELLUNG IN DAS SYSTEM EIN.
• Wenn Absperrklappen der Serie 761 für Drosselanwendungen verwendet werden, empfiehlt Victaulic, die Klappenscheibe um
mindestens 30 Grad zu öffnen. Die besten Ergebnisse werden bei einem Öffnungswinkel der Klappenscheibe zwischen 30 und 70 Grad erzielt. Hohe Strömungsgeschwindigkeiten und/oder eine Drosselung mit Klappenscheiben, die weniger als 30 Grad geöffnet sind, können zu lauten Geräuschen, Vibrationen, Kavitation, starker Erosion der Rohrleitung und/oder Kontrollverlust führen. Für weitere Informationen zu Drosselanwendungen wenden Sie sich an Victaulic.
• Victaulic empfiehlt, die Strömungsgeschwindigkeit für Wasserleitungen auf 20 Fuß/Sek. (6 m/Sek.) zu begrenzen. Wenn höhere
Strömungsgeschwindigkeiten benötigt werden, wenden Sie sich an Victaulic. Wenn es sich um andere Durchflussmedien als Wasser
handelt, wenden Sie sich ebenfalls an Victaulic.
• Für trockene oder geschmierte Gasanwendungen werden Nitril „T“-Sitzdichtungen mit Schmierung empfohlen.
• Wenn eine Endkappe direkt an eine Absperrklappe der Serie 761 angeschlossen wird, verwenden Sie zum Anbringen eines
Druckentlastungselements nur Endkappen mit Gewindebohrung. Wenn das Ventil geöffnet und dann aus Versehen geschlossen wird,
so lange die Endkappe noch angebracht ist, wird der Raum zwischen der Klappenscheibe und der Endkappe gefüllt und mit Druck
beaufschlagt. Wenn die Endkappe abgenommen wird, während der dahinter befindliche Raum mit Druck beaufschlagt ist, kann dadurch plötzlich Energie freigesetzt werden. VOR DEM ABNEHMEN DER KAPPE MUSS DER DRUCK DURCH DEN HAHN VERRINGERT WERDEN.

Absperrklappen der Serie 761 können NICHT direkt mit Vic-Flange Adaptern des Typs 743
mit geflanschten Komponenten verbunden werden. Für diese Anwendung ist ein „Nut-an-
Flansch“-Adapter Nr. 46 ANSI 300 erforderlich.

Vor dem Start kann der Prüfdruck auf das 1 1/2-Fache des maximalen Betriebsdrucks erhöht werden. Dies gilt für einen einmaligen Systemtest und muss bei Umgebungsbedingungen vorgenommen werden.

Die komplette Information zur Vorbereitung und Einstellung der Absperklappe der Serie 761, sowie Installation zusätzlicher Teile usw. entnehmen Sie bitte dem Installationshandbuch I-VIC300MS-GER.
