JORDAHL® Ankerschiene

Registrierungscode: 0U3OP3

Materialmix

Produktbeschreibung

Ankerschienen von JORDAHL® dienen zur Befestigung von Anschlusskonstruktionen. Sie werden einbetoniert und übertragen über ihre Anker sehr hohe Lasten zuverlässig in bewehrte und unbewehrte Betonbauteile. Als Systemlösung mit den Spezialschrauben wird ein flexibler Einsatz ermöglicht. Bautoleranzen lassen sich auf diese Weise problemlos ausgleichen. Unsere Ankerschienen sind in verschiedenen Ausführungen lieferbar. In Kombination mit dem Zubehör finden Ankerschienen Gebrauch in einer Vielzahl von Projekten im Fertigteilbau, Aufzugs- oder Tunnelbau sowie bei der Befestigung von Fassaden über Kranbahnen bis hin zu Geländern.

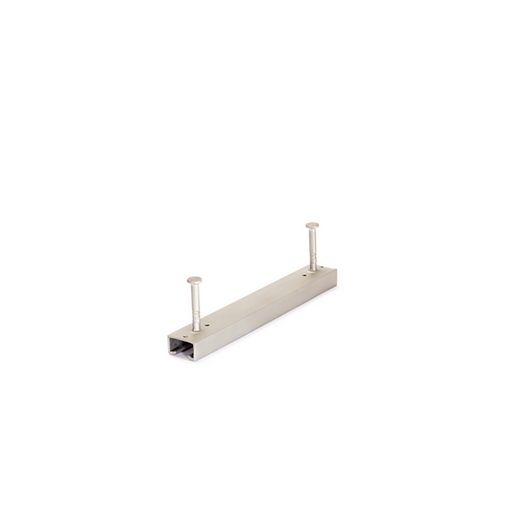

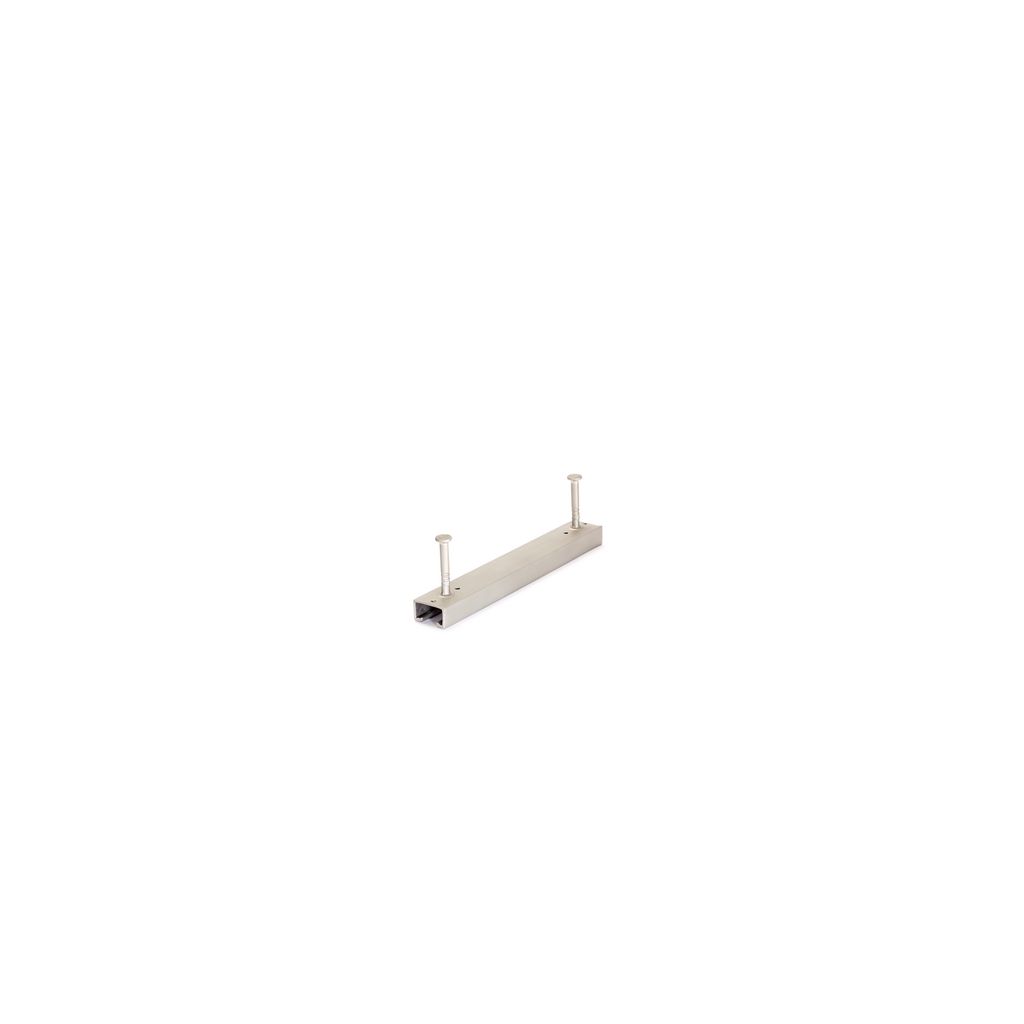

Die Ankerschiene JTA W 40/22 ist europaweit zugelassen mit ETA-09/0338 und nahezu weltweit mit der ICC-ES ESR‐2854. Außerdem besitzt sie die Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE. Sie wird aus feuerverzinktem Stahl (fv) oder Edelstahl (A4) hergestellt. Sie ist in jeder gewünschten Länge bis maximal 6 m lieferbar und wird mit den Schrauben JC M10 - JC M16 gepaart. Die Profilbreite beträgt 40 mm, die Profilhöhe 22 mm. Die Füllung ist aus Polyethylen (PE).

Verwendungshinweise

Warmgewalzte Ankerschienen bilden zusammen mit den passenden Schrauben eine für hohe, dynamische Lasten ausgelegte Befestigungslösung für den Neubau. In bewehrten und unbewehrten Bauteilen (z.B. Stütze, Säulen, Wände, Decken etc.) nehmen sie Lasten in Zug und Querzug senkrecht zur Schienenachse zuverlässig auf. Neben der Standardausführung sind die Ankerschienen auch als gebogene Varianten, Ankerschienenpaare, Eckstücke und Sonderlösungen erhältlich. Die Montageanleitung zeigt den Einbau der Ankerschienen in die Schalung.

Dokumente

Downloads

Technische Information

Montageanleitung

EPD

ETA

Links

Webseite PohlCon

Herstellerhinweis

PohlCon, Marke JORDAHL®

Mit unserer Produktmarke JORDAHL bieten wir Kunden führende Lösungen für die Verbindung von Beton, Stahl und schweren Lasten. Das Portfolio umfasst Produkte für die Fassadenbefestigung und die Befestigungs-, Bewehrungs-, Verbindungs- und Montagetechnik.
